单银/双银Low-E镀膜出产线
1、Low-E镀膜出产工艺及其道理
1.1概述
镀膜玻璃的出产步骤好多 ，重要有真空磁控溅射法、真空蒸发法、化学气相沉积法以及溶胶-凝胶法等。
而其中目前国内表Low-E玻璃出产利用宽泛的方式是真空磁控溅射法 ，出格是构筑Low-E玻璃。磁控溅射镀膜玻璃利用磁控溅射技术 ，能够设计造作多层复杂膜系 ，可在通明的玻璃基片上镀出多种色彩 ，膜层的耐侵蚀和耐磨机能较好。磁控溅射法是溅射速度高 ，机能比力不变的镀膜步骤。
1.2真空磁控溅射的根基道理
真空磁控溅射法是将玻璃置于真空室内 ，并通入工作气体（氩气、氮气和氧气等） ，当在溅射阴极、阳极间通电时 ，由于高压电场的作用使气体（氩气）分子电离 ，带正电的氩粒子将在电场的加快下 ，向阴极靶材表表撞击 ，将靶材表表的金属离子击出 ，以逐步沉积在玻璃表表形成薄膜。
在溅射过程中 ，大部门能量转造成热量 ，因而必要对真空溅射室进行水冷却。
溅射工艺能够在大面积的基片上进行均匀镀膜。
2、Low-E镀膜出产线结构和工艺流程
本Low-E镀膜整线由以下部门组成：
手动装片台 ---自动上片台 ----过渡台（一） ---- 前洗濯机 ----原片观察台----横向定位台----进片台----进片室Z1----进口精抽室Z2----- 进口过渡室Z3 ---- 溅射室Z4-1、2、3、4、5、6、7、8等（溅射室的几多视工艺而定）-----出口过渡室Z5---- 出口精抽室Z6---- 出片室C7----出片台 ----过渡台(二)---- 光谱仪过渡台----检验室-----喷粉机---- 过渡台（三）--- 自动下片台----手动卸片台
本设备选取七室6锁结构：七室结构优于五室结构 ，预防了玻璃传入溅射区域时附带杂质气体对溅射区域稳态的冲击和传染 ，成膜纯净度高 ，膜结构牢固 ，抗侵蚀及紫表照射性强 ，理化机能好。在阴极选用上 ，使用平面阴极和直流电源 ，选取旋转阴极和中频电源 ，会使镀膜工艺更不变 ，膜层更致密。

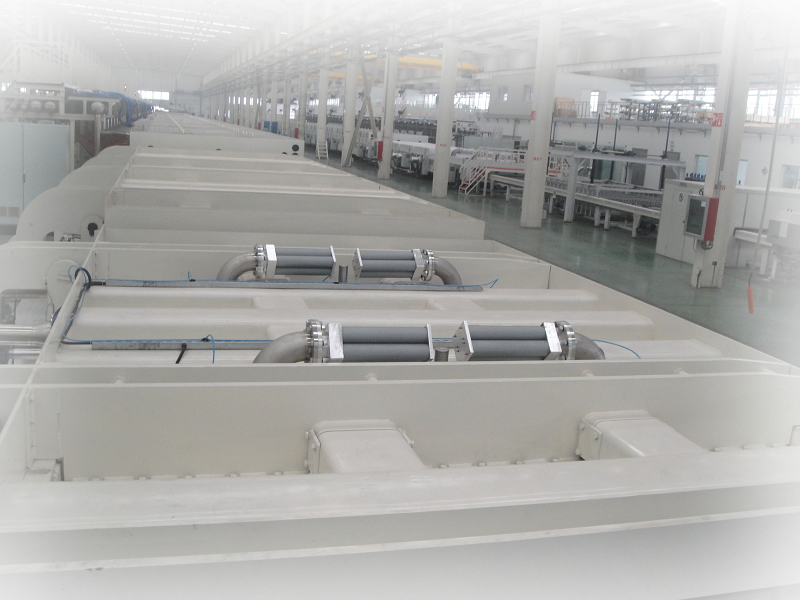

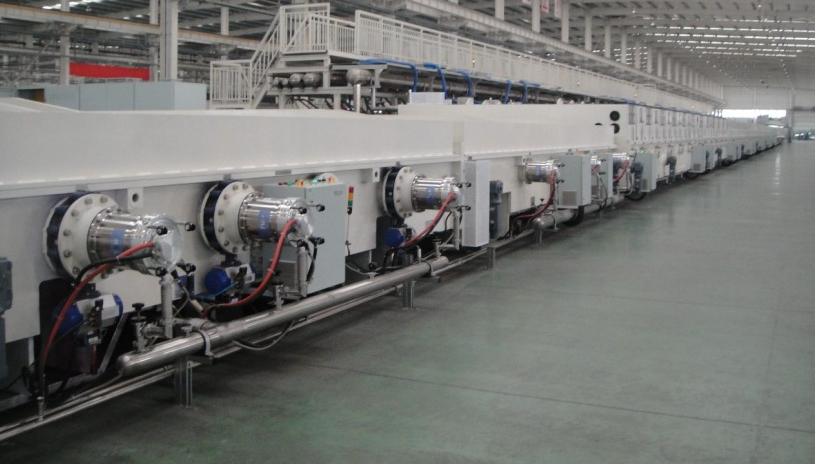

图1-1 ，图1-2 ， Low-E镀膜出产线
3、Low-E镀膜出产线的机能及其参数
正由于看到国内表还存在一些差距 ，意识到国内厂家从前的一些不及 ，AG凯发K8国际公司迎难而上 ，通过引进人才和礼聘大学教授 ，与科研机构合作 ，积极研发、改进。此刻我们研发造作的Low-E镀膜设备技术水平跃上一个新台阶 ，达到国内先进水平。具体机能和参数如下表所示：
3.1玻璃规格 | ||
可镀玻璃尺寸 | 尺寸 | 单元 |
较大可达 | 2440X3660 | mm |
较幼可达 | 300X900 | mm |
可镀玻璃厚度 | 3-19 | mm |
3.2玻璃原片要求 | ||
1、玻璃原片必须干净、无划伤、无刮痕、无气泡等缺点 ，玻璃搁置功夫不要超过二周。 | ||
2、玻璃原片表表必须无油、无胶带、无纸痕、三门峡点等残留物。 | ||
3、玻璃原片不得雨水淋、回潮、发霉。 | ||
4、单、双银可钢化镀膜在钢化前玻璃需洗濯干净 ，以防钢化过程中造成玻璃表表粉碎而致镀膜层有针眼或膜层耐磨性降低。 | ||

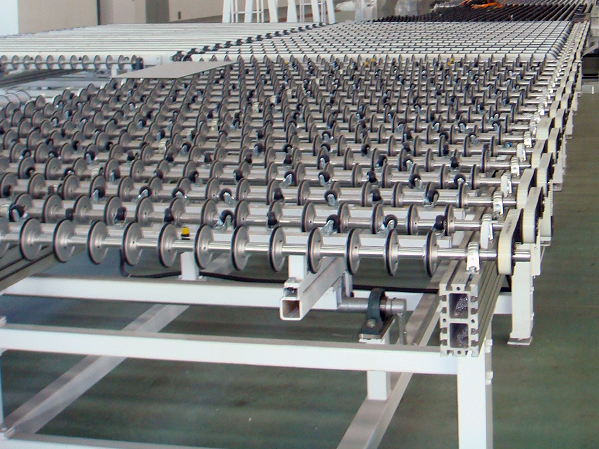

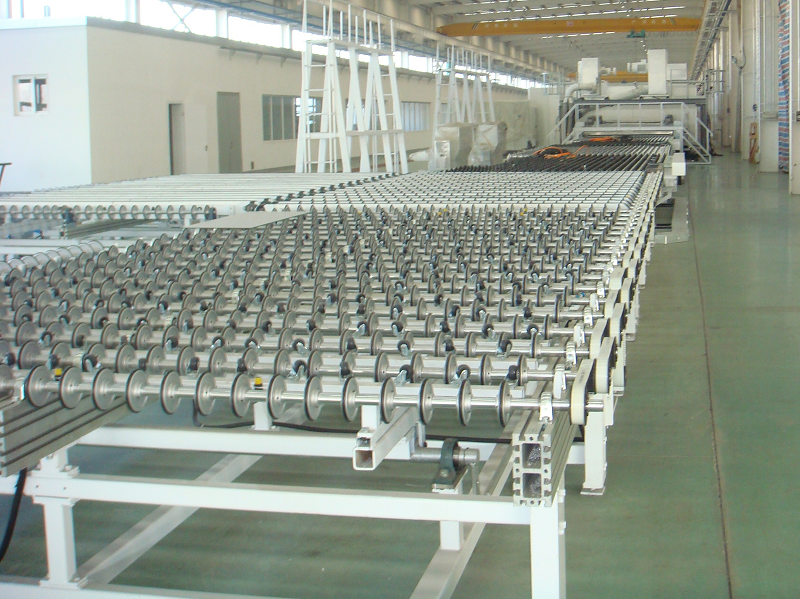

图2-1 手动上、下片台

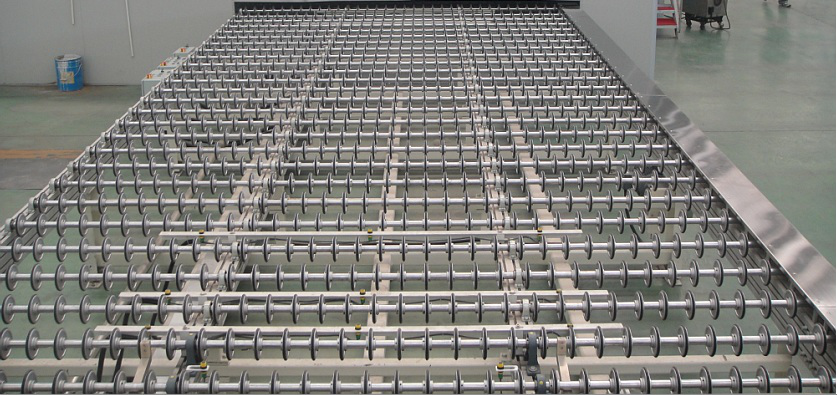

3.3过渡台（一）
3.4、前洗濯机
由于Low-E镀膜玻璃在镀膜前要求基片表表严格干净、干燥 ，因而在玻璃基片进行镀膜前必须洗濯。为此专门配置前洗濯机用来洗濯镀膜玻璃基片。洗濯机选取仿本特勒洗濯机 ，洗濯、风干一次实现。配多路毛刷盘微风刀 ，先洗濯 ，后风刀吹干。洗濯毛刷盘能够凭据洗濯成效高低调整 ，以保障清洁干净。风刀角度也能够调整 ，以达到好的吹干角度。吹风必须干净、无尘、无油 ，为此配一套风机和过滤系统 ，风机风量要求足够大 ，过滤网凭据过滤成效装置多路 ，并且日常守护要求达肯定期限就要求跟换过滤棉 ，保障吹风无传染。
3.5、电源
本镀膜线选取进口电源 ，不变性好 ，节造正确、靠得住 ，并拥有 ；ぶ澳。

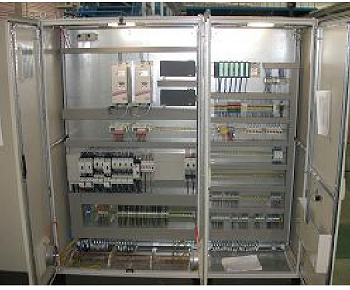

图5-1真空节造柜 图5-2低真空节造柜
节造电路系统约莫上千个以上的数字输入和数字输出 ，100个以上仿照输入及100个仿照输出通过工业节造机由PLC节造 ，输入输出？樽爸糜诮谠焓壹捌渌毓窭, 推算机 ，PLC及相应丈量仪器节造系统装置于主控房节造里 ，液晶显示器 ，键盘及鼠标搁置于节造房操作台上。

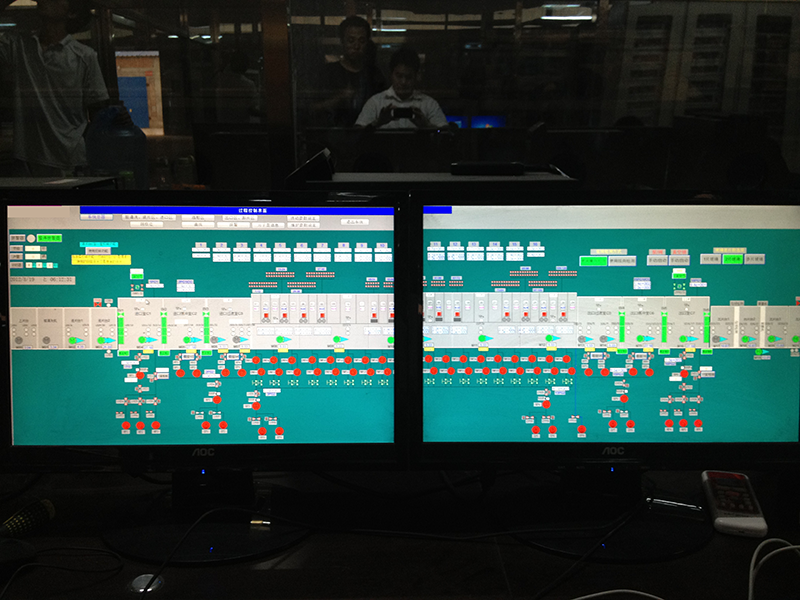

图5-3 节造室操作系统布局
传动节造：节造正确、靠得住 ，凭据具体情况而快、慢速节造 ，出产效能高。
3.6、在线光学检测系统 （1套）
在线光学丈量系统是检测镀膜玻璃制品的设备 ，该检测系统使得产品真正做到光谱机能100%经过检验 ，它能够通过电脑对每一片玻璃的纵向及纪录和保留丈量数据、丈量功夫、类型、批次 ，按时打印存档 ，是产品质量追忆和出具质量合格证凭据之一。对于出产低辐射玻璃 ，该系统还能在线非接触性正确丈量产品的面阻值。
具体如下图所示

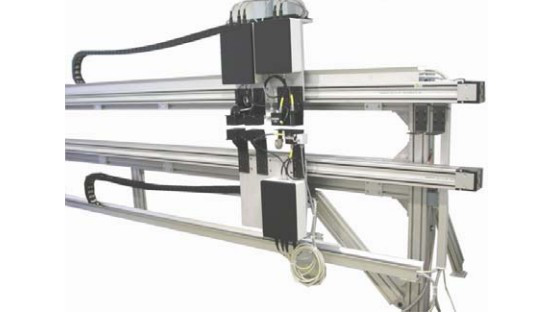

图6-1在线光学检测系统
3.7、在线喷粉机
3.8、自动下片台
3.9、人为下片台
